Автомобильные лампы DLED ZES

Компания DLED рада предложить своим покупателям новую разработку в области светодиодного освещения - наисовременнейшую серию автомобильных ламп для головного света DLED ZES. Представляем Вам подробный разбор автолампы с цоколем H4 из данной линейки.

Светодиодная автолампа Dled ZES общая

Характеристики

Количество светодиодов - 16шт

Тип светодиодов - ZES

Световой поток лампы - 2000 Лм

Напряжение -DC9-32V

Входной ток -20W

Цветовая температура -5000K

Степень влагозащищенности - IP67

Продолжительность работы - более 30000 часов

Температура эксплуатации - -40°~+85°

Размеры

При небольших габаритах радиатора он отличается высокой мощностью. Тепловой рассеиватель, накручивающийся на конец лампы, может размещаться своей широкой частью как внутрь, так и наружу - при установке широкой части внутрь на 6.8мм сокращается длина, благодаря чему упрощается монтирование лампы и закрытие фары герметичной крышкой.


Вариант расположения -широкой частью наружу

Вариант расположения -широкой частью внутрь

Длина

95.2мм

89мм

Ширина

18.5мм

18.5мм

Диаметр радиатора

51мм

51мм

Длина автолампы dled zes(радиатор широкой частью наружу)

Длина автолампы dled zes(радиатор широкой частью внутрь)

Ширина автолампы dled zes

Диаметр радиатора

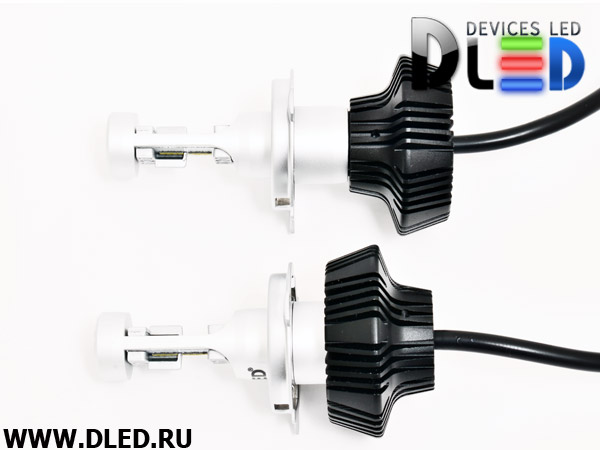

2 автолампы dled zes

Сравнение

Размещение светодиодов

За основу размещения светодиодов в конструкции данных ламп взята имитация нити накаливания. Платы закреплены на прочных, надежных болтах. Внешний корпус ровный, аккуратный, вся конструкция закреплена хорошо и качественно.

Размещение светодиодов dled zes

Расположение светодиодов dled zes 2

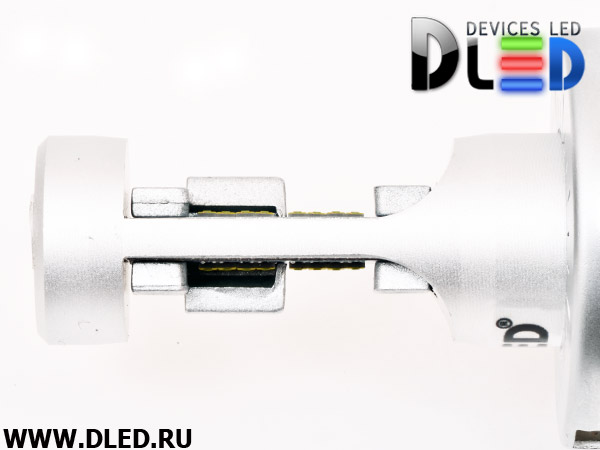

лампа в близи

Световой поток

Замеры проводились в специализированном измерительном кубе с использованием люксометра. Первоначально были сняты показания ближнего света при температуре в 20C;затем ближний свет прогревался 60 минут и также были зафиксированы показания температуры; затем на 30 минут были включены лампы дальнего света, также сняты мерки.



Стандартная галогенная лампа H4, lumen

Измеренные показатели, lumen

Холодный ближний свет

1200

2070

Прогретый ближний свет

1000

2020

Прогретый дальний свет

1500

2158

1 светодиод DLED ZES характеризуется световым потоком от 140 до 270 люмен. Таким образом, с использованием измерений, приведенных выше, мы можем сделать вывод, что на 1 светодиод ближнего света приходится 258lumen (что меньше реальных показателей, т.к. часть лампы прикрыта защитной плоскостью), а на 1 светодиод дальнего - 269 lumen.

Размещение радиатора

Радиатор устанавливается снаружи, длина резьбы составляет 20мм, чего в-принципе достаточно; для большей плотности контакта покрыта термопастой, что обеспечивает высокий уровень теплопроводности. 6.2мм длины экономится, если устанавливать широкий конец радиатора внутрь.

Угол наклона

Угол наклона в фаре регулируется с помощью вращающегося крепления цоколя, которое фиксируется двумя надежными болтами. Градусная шкала, нанесенная на цоколь, значительно упрощает регулировку и делает её показатели более точными.

Масса

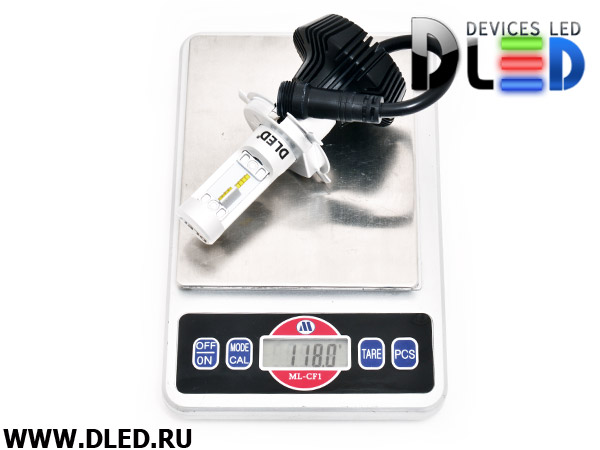

Масса автолампы DLED ZES H4 составляет 118г, 51.5г из них -съемный радиатор; масса драйвера и проводов  - 93.3г.

вес автолампы dled zes

вес блока

вес радиатора

Мощность

Источник питания - блок питания на 5А. Замеренное напряжение ближнего света составляет 19.8Вт, дальнего света - 19.8Вт.



Энергопотребление с драйвером

Энергопотребление без драйвера

Ближний свет

19.71Вт

15.72Вт

Дальний свет

19.71Вт

15.78Вт

Напряжение питания лампы перед драйвером 12,02V DC

амперметр3

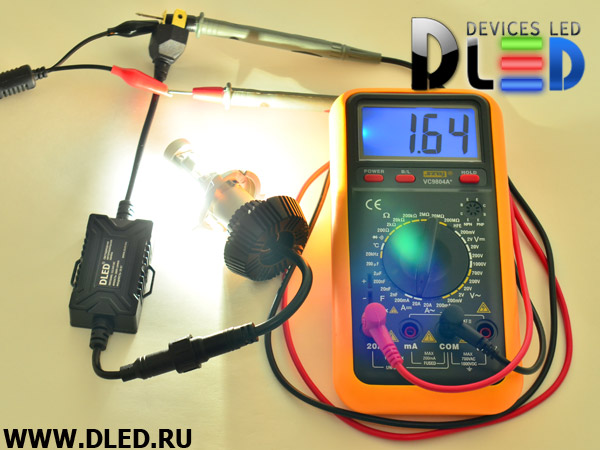

Потребляемый лампой ток перед драйвером 1,64А

автолампы4

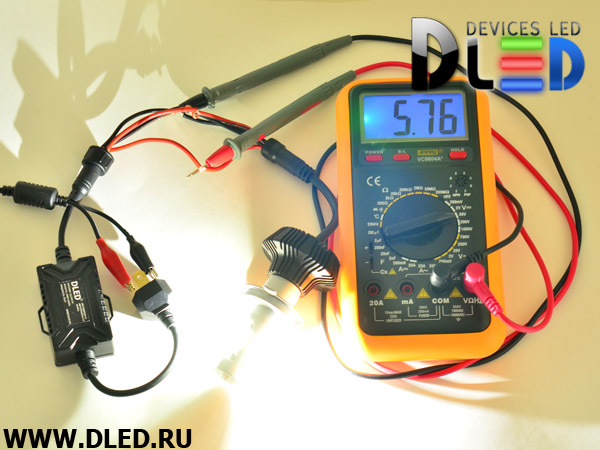

Напряжение питания после драйвера 5,76V DC

Питание лампы после драйвера

Потребляемый лампой ток после драйвера на ближнем свете 2,73А

амперметр

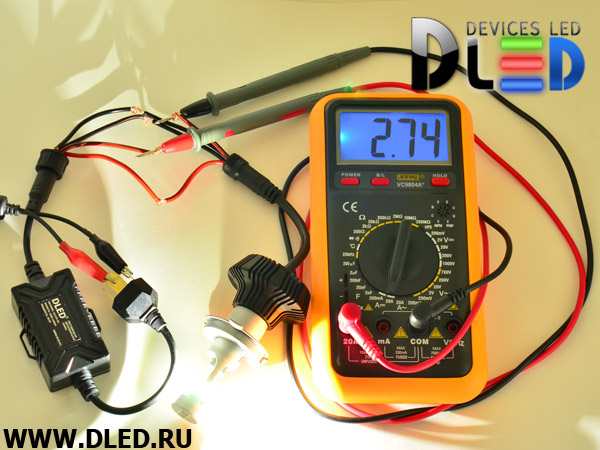

Потребляемый лампой ток после драйвера на дальнем свете 2,74А

амперметр2



Драйвер

Произведен высококачественно, поверхность рельефная, для влагозащищенности заполнен изнутри компаундом. Заявленное входное напряжение составляет от 9В до 32В, при пробном подключении на 24В работа драйвера соответствует всем стандартам. Энергопотребление составляет 4Вт, размеры -  62х36х18мм, масса - 93.3г, длина совместно с проводами - 31.2см. Источник питания с лампой соединяются при помощи коннектора с 4 контактами, закрывающегося сверху колпачком.

Длина драйвера

ширина драйвера

высота драйвера

Температурное распределение по лампе

Светодиоды

111°

Середина

79°

радиатор

62°

Драйвер

50°

Температура светодиодов

Температура середины

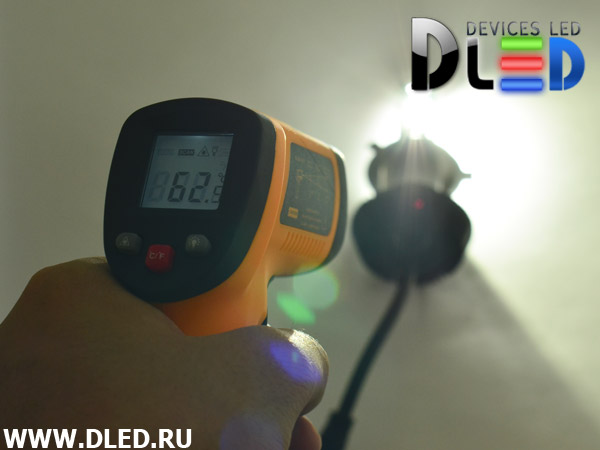

Температура радиатора

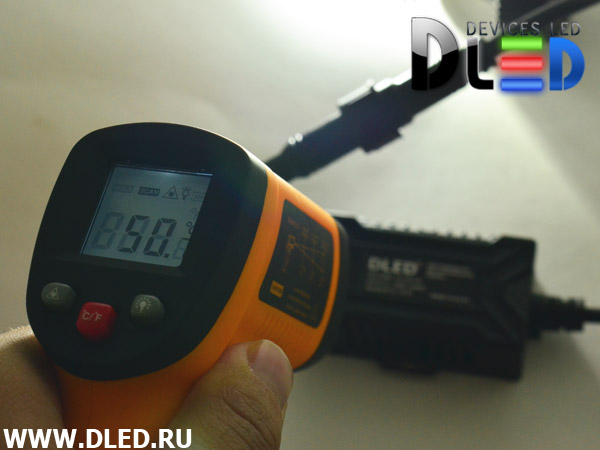

Температура блока

Коэффициент пульсаций

Показатели способности драйвера к стабилизации тока были протестированы специализированным пульсометром Radex Lupin; измерения продемонстрировали показатели работы в 0,63% и 0,67%, что соответствует идеальным параметрам.

Пульсация света

Пульсация 2

Схема пульсация

Инструкция

Способ и порядокустановки указаны в прилагающейся к товару инструкции, отдельно для цоколей H4 и H7, H8, H11, H13, P13, 9004, 9005, 9006, 9007 и PSX26, H16EU и PSX24.

Подведение итогов

По измеренным и протестированным техническим характеристикам автолампы DLED ZES значительно превосходят галогенные лампы, можете сами в этом убедиться. В качестве примера вы можете посмотреть ниже несколько фотографий измерения характеристик автомобильной лампы накаливания с цоколем H4:

Температура нагрева галогенной лампы 479°С против 111°С у светодиодной лампы

Схема пульсация

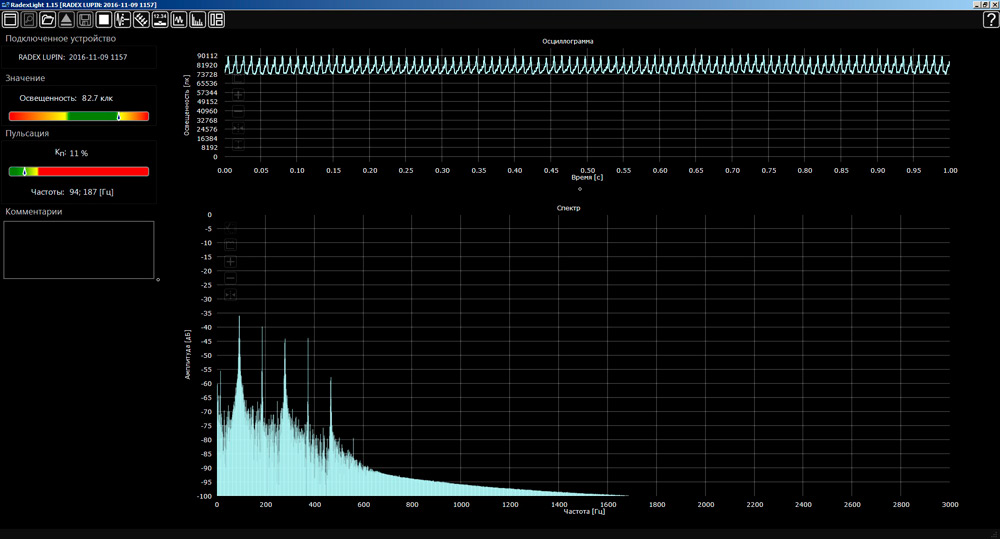

Коэффициент пульсации галогенной лампы 11%, против 0,6% у светодиодной автолампы

Графи пульсаций галогена

Стоит отметить что одновременно с замером коэффициента замеряется и уровень освещенности (особенность прибора). Результаты замера конечно не верные, из-за того что лампа помещалась внебольшое закрытое пространство, но если судить по соотношению яркости - светодиодная лампа ярче практически в 3 раза.

В итоге мы получаем светодиодные лампы DLED ZES по параметрам гораздо лучше обычных галогенных ламп. Кроме прочего автомобильные светодиодные лампы гораздо надежнее и прослужат в десятки раз дльше обычных!
