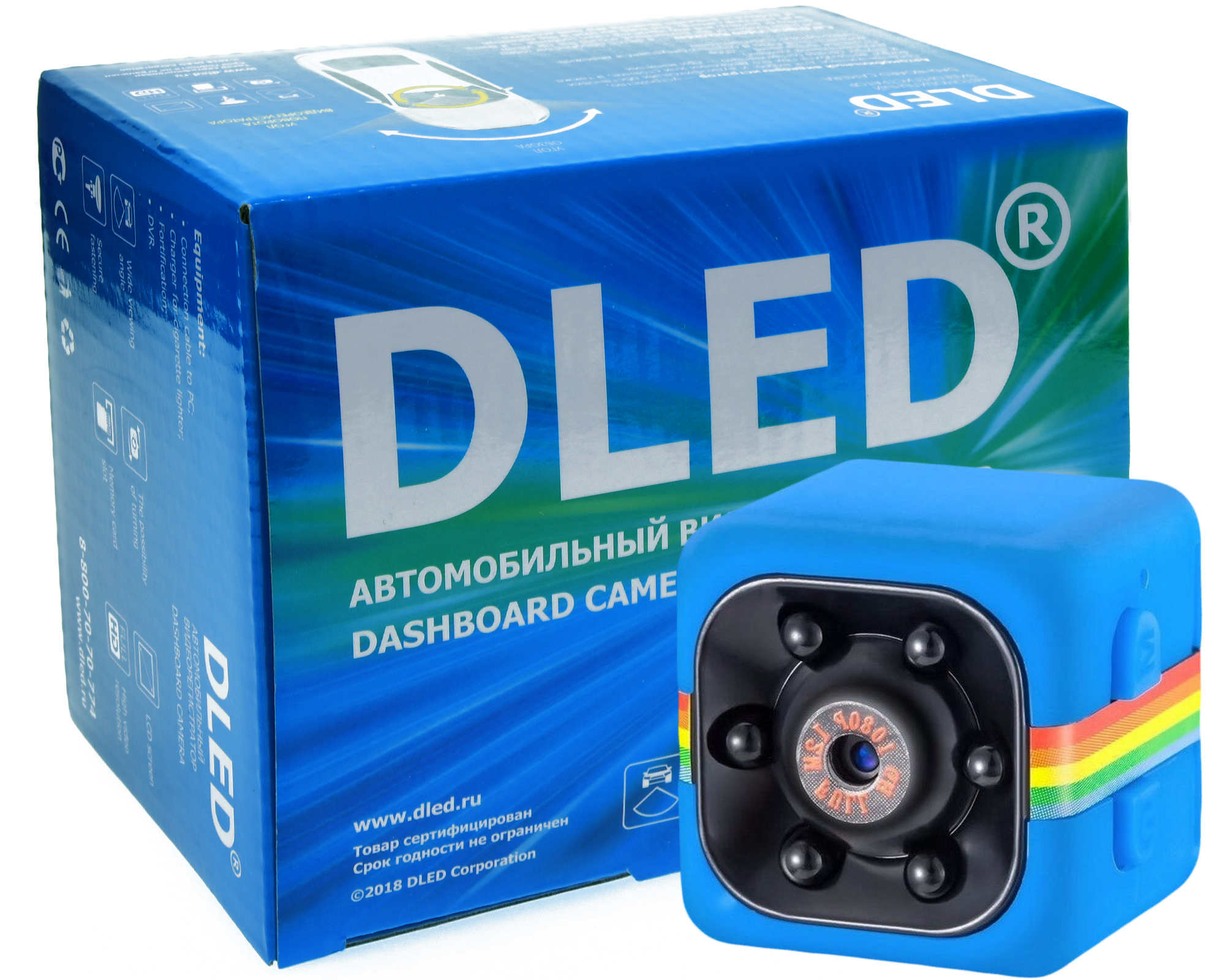

DLED SQ11 MINI DV CAMERA
Благодарим Вас за покупку мини камеры - SQ11. Этот Mini DV видео рекордер имеет малый размер, его легко носить с собой. Мини камеру отличает простое управление. Камера SQ11 станет вашим помощником в бизнесе, образовании, для обеспечения безопасности.
Устройство будет полезно работникам СМИ, водителям автомобилей и мотоциклов, туристам и всем тем, кто хочет запечатлеть яркие или ответственные моменты своей жизни. Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.
Перед использованием видеорегистратора SQ11, пожалуйста, внимательно ознакомьтесь с данным руководством. Инструкция содержит полную инструкцию по использованию камеры SQ11, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики устройства.
Технические характеристики DLED SQ11 MINI DV CAMERA
Разрешение видео / скорость записи: - Full HD 1920 х 1080P / 30 fps - HD 1280 х 720P / 30 fps Формат видео файлов: AVI Камера: 12 МП Фото разрешение: 4032 x 3024 Формат фото файлов: JPG Формат изображения: 4:3, 16:9 Угол обзора объектива: 140 градусов Датчик движения: есть (дальность 5 метров) Ночная подсветка: 6 ИК светодиодов (дальность 5 метров, НЕ излучают свет!) Циклическая запись: поддерживается Запись во время зарядки устройства: поддерживается Микрофон: встроенный Батарея: литий ионный аккумулятор 200 мАч Продолжительность автономной работы: - 100 минут (1 час 40 минут) в режиме постоянной записи - Около 5 часов в режиме датчика движения - Круглосуточно 24/7 при подключении внешнего питания Зарядка: Mini USB кабель 8 pin (5В / 1А) Память: поддержка карт памяти Micro SD до 32 Гб Размеры: 23х23х23 мм Вес: 15 грамм
Комплектация
Мини видеорегистратор SQ11 mini DV Camera USB / TV Out кабель (2 в 1) Клипса Кронштейн Инструкция
Управление и элементы камеры
Камера имеет всего две кнопки управления (On/Off и MODE). Управление камерой осуществляется комбинацией нажатий на эти кнопки.
Для визуального контроля переключения режимов используются два светодиода: синего и красного цвета.
Зарядка
Перед первым использованием необходимо полностью зарядить аккумулятор мини видеокамеры!
Мини камера SQ11 имеет встроенную литий-ионную батарею, которая позволяет осуществлять зарядку одним из следующих способов:
1. С помощью идущего в комплекте шнура 2-в-1, подключите мини видеокамеру к USB порту компьютера, предварительно остановив запись.
2. Подключите мини камеру к зарядному устройству от сети 220В или портативному зарядному устройству 5В.
3. Можно также подсоединить к другому источнику питания, например к power bank, но только 5 вольт. При этом Вы можете продолжать использовать мини камеру в процессе зарядки (запись видео).
При подключении зарядки будет гореть синий индикатор вместе с красным. После того, как батарея мини камеры будет полностью заряжена синий светодиод будет гореть постоянно, а красный светодиод перестанет светиться.
При первой зарядке или после длительного хранения не отключайте зарядку еще 30 минут, чтобы аккумулятор зарядился на 100%.
Примечания:
• Если встроенный аккумулятор разряжен, или свободного места на карте памяти недостаточно, синий и красный светодиоды мини видеокамеры будут одновременно моргать в течение 5 секунд, после чего мини видеокамера сохранит записанное видео и автоматически отключится. Для повторного включения необходимо зарядить аккумулятор видеорегистратора.
• Если карта памяти не установлена, синий и красный светодиоды мини регистратора SQ8 будут одновременно моргать в течение 5 секунд, после чего мини камера автоматически отключится.
• Если видеокамера находится в режиме ожидания и с ней не производится никаких действий, она автоматически отключается через 1 минуту для экономии заряда встроенного аккумулятора.
• Не подключайте и не извлекайте карту памяти во время зарядки - в этом случае может удалиться встроенное ПО!
Включение и выключение видеокамеры
Для того, чтобы включить или отключить мини видеокамеру SQ11 нажмите и удерживайте кнопку «On/Off» в течение 6 секунд. После включения синий индикатор вспыхнет 3 раза, камера перейдет в режим ожидания и будет ждать ваших дальнейших команд.
РЕЖИМЫ ЗАПИСИ
Примечание: Светодиодная индикация в режиме ожидания: синий - режим записи 720p красный с синим - режим записи 1080p красный - режим фото
Съемка видео с разрешением 1280Х720Р
Нажмите кнопку «On/Off» для включения мини камеры - загорится синий светодиод - мини видеокамера находится в режиме ожидания записи видео с качеством 720р. Нажмите кнопку «On/Off» однократно для начала записи видео - синий светодиод моргнет 3 раза и погаснет - ведется запись видео с качеством 720р. Видеозапись будет автоматически сохраняться каждые 5 минуты. Для остановки записи нажмите кнопку «On/Off».
Примечание: Запись ведется отрезками продолжительностью 5 минут. Ролики автоматически сохраняться каждые 5 минуты в новый файл.
Съемка видео с разрешением 1920X1080Р
Нажмите кнопку «On/Off» для включения мини камеры - синий светодиод будет гореть постоянно. Однократно нажмите кнопку «Mode» для перехода в режим съемки видео с разрешением 1080р - красный и синий светодиод будут гореть одновременно, мини камера находится в режиме ожидания записи видео с качеством 1080р.
Для начала съемки нажмите кнопку «On/Off» однократно - синий светодиод потухнет, а красный светодиод моргнет 3 раза и погаснет - ведется запись видео с качеством 1080р. Для остановки записи нажмите кнопку «On/Off».
Примечание: Запись ведется роликами продолжительностью 5 минут. Ролики автоматически сохраняться каждые 5 минуты в новый файл.
Видеозапись по датчику движения
Камера SQ11 может (активировать|начинать видеозапись, используя данные встроенного датчика движения. Чтобы включить функцию записи по датчику движения произведите следующие действия:
Находясь в режиме ожидания съемки 720р или 1080р видео, нажмите и удерживайте кнопку «Mode» мини видеокамеры в течение 3 секунд - видеокамера перейдет в режим записи по датчику движения. При обнаружении движения в поле зрения объектива, видеозапись начнется автоматически, при этом красный и синий светодиоды будут моргать одновременно.
Примечание: Видеозапись будет вестись отрезками продолжительностью 3 минуты. Если за последние 5 сек не было обнаружено движения, то запись останавливается и камера переходит в режим ожидания и отслеживания движений. При обнаружении движения опять включается запись.
Режим фотографирования
Нажмите кнопку «On/Off» для включения камеры загорится синий светодиод. Дважды нажмите кнопку «Mode» для перехода в режим фотографирования - красный светодиод будет гореть постоянно. Для съемки фотографии нажмите однократно кнопку «On/Off» - красный светодиод моргнет однократно, фотография сохранена на карту памяти. Разрешение сохраняемых фотографий - 4032x3024.
При дальнейших кратковременных нажатиях на кнопку «On/Off» камера будет фотографировать. Для выхода из режима фото, нажмите на кнопку «Mode».
Ночная подсветка
Нажмите кнопку «On/Off» для включения. Нажмите и удерживайте кнопку «On/Off» в течение 2 секунд - красный светодиод моргнет дважды - ночная подсветка включена. Для того чтобы отключить ночную подсветку, нажмите и удерживайте кнопку «On/Off» в течение 2 секунд, красный светодиод моргнет три раза - ночная подсветка выключена.
Примечание:Видеозапись в этом режиме ведется черно-белом формате. Подсветка осуществляется при помощи 6-ти инфоракрасных светодиодов, расположенных вокруг объектива. ИК излучение не видимо для человеческого глаза, визуально ИК подсветку камеры SQ11 невозможно обнаружить. Дальность и качество видеосъемки в ночном режиме зависит от условий окружающей среды и может достигать 5 метров. В режиме ночной подсветки мини камера имеет повышенное потребление энергии. Режим не рекомендуется для постоянного использования от встроенного аккумулятора.
Просмотр файлов
Для просмотра записанных файлов, необходимо подключить Мини камеру SQ11 к ПК при помощи USB-кабеля, который входит в комплект поставки.
Присоедините видеокамеру в выключенном состоянии к компьютеру - через несколько секунд она автоматически определится как съемный диск. Синий индикатор будет означать процесс передачи информации, а красный - процесс зарядки встроенного аккумулятора.
Использование кабеля MINI-USB / USB + AV (2-в-1)
Вы можете использовать кабель Mini-USB / USB + AV (2-в-1), поставляемый в комплекте с мини-камерой SQ11 для:
• подключения мини-видеокамеры к компьютеру с целью зарядки и/или передачи данных; • подключения мини-камеры SQ11 к зарядному устройству от сети 220В или портативного зарядного устройства 5В для одновременной зарядки и использования видеокамеры; • подключения мини-камеры к ТВ и вывода изображения на экран. • Подключение камеры к ПК
Работа от внешнего аккумулятора / в автомобиле в качестве видеорегистратора DVR
Присоедините камеру в выключенном состоянии к внешнему аккумулятору или зарядному устройству в прикуривателе авто с помощью штатного кабеля — одновременно загорятся синий и красный диоды, затем несколько секунд будет гореть красный светодиод, после чего красный светодиод начнет мигать — это значит, что началась запись видео. Таким образом, запись начинается автоматически при подаче питания на устройство.
Для того, что бы остановить запись, нажмите однократно кнопку «On/Off». При этом красный светодиод перестанет мигать и будет гореть постоянно — камера перейдет в режиме ожидания
Установка даты и времени
Установка времени и даты осуществляется созданием текстового файла с названием «TIMERSET.txt» в корневом каталоге карты памяти устройства, со следующим содержанием:
«ГГГГММДДЧЧММСС» flag, где flag имеет значение Y или N, в зависимости от того нужно ли отображать дату и время в кадре, например: 2009/07/22 12:15:30 Y. Отсоедените устройство от компьютера, выключите и включите устройство - дата и время установились в память устройства, сам файл удален автоматически.
Сброс настроек камеры SQ11 и переход к заводским установкам
Если мини-видеокамера не функционирует должным образом, произошел сбой в питании и камера не отвечает на нажатие кнопок, вы можете можно сделать сброс. Для этого необходимо тонким предметом (иголка, булавка, скрепка) нажать на кнопку СБРОС, расположенную в отверстии рядом с USB разъемом.
Мини видеорегистратор DLED SQ11 mini DV Camera USB / TV Out кабель (2 в 1) Клипса Кронштейн
